起重机根据结构的不同分类
2010年11月1日 by 起重设备
梁式型起重机
1、梁式型起重机。可在长方形场地及其上空作业，多用于车间、仓库、露天堆场等处的物品装卸，有梁式起重机、桥式起重机、龙门起重机、缆索起重机、运载桥等。
①梁式起重机：梁式起重机主要包括单梁桥式起重机和双梁桥式起重机
单梁桥式起重机桥架的主梁多采用工字型钢或钢型与钢板的组合截面。起重小车常为手拉葫芦、电动葫芦或用葫芦作为起升机构部件装配而成。
按桥架支承式和悬挂式两种。前者桥架沿车梁上的起重机轨道运行；后者的桥架沿悬挂在厂房屋架下的起重机轨道运行。单梁桥式起重机分手动、电动两种。手动单梁桥式起重机各机构的工作速度较低，起重量也较小，但自身质量小，便于组织生产，成本低，时候用于无电源后搬运量不大，对速度与生产率要求不高的场合。手动单梁桥式起重机采用手动单轨小车作为运行小车，用手拉葫芦作为起升机构，桥架由主梁和端梁组成。主梁一般采用单根工字钢，端梁则用型钢或压弯成型的钢板焊成。
电动单梁桥式起重机工作速度、生产率较手动的高，起重量也较大。电动单梁桥式起重机由桥架、大车运行机构、电动葫芦及电气设备等部分组成。
②桥式起重机：

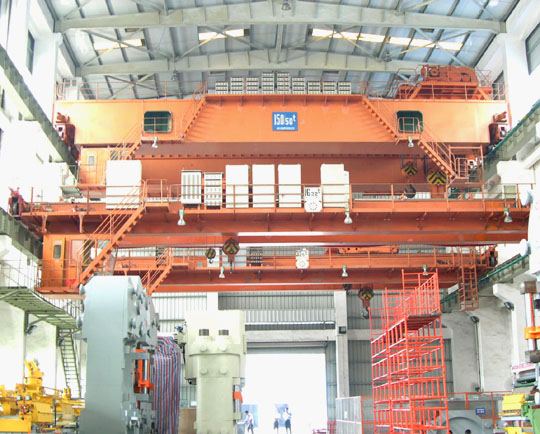

桥式起重机是桥架在高架轨道上运行的一种桥架型起重机，又称天车。桥式起重机的桥架沿铺设在两侧高架上的轨道纵向运行，起重小车沿铺设在桥架上的轨道横向运行，构成一矩形的工作范围，就可以充分利用桥架下面的空间吊运物料，不受地面设备的阻碍。
桥式起重机广泛地应用在室内外仓库、厂房、码头和露天贮料场等处。桥式起重机可分为普通桥式起重机、简易梁桥式起重机和冶金专用桥式起重机三种。
普通桥式起重机一般由起重小车、桥架运行机构、桥架金属结构组成。起重小车又由起升机构、小车运行机构和小车架三部分组成。
起升机构包括电动机、制动器、减速器、卷筒和滑轮组。电动机通过减速器，带动卷筒转动，使钢丝绳绕上卷筒或从卷筒放下，以升降重物。小车架是支托和安装起升机构和小车运行机构等部件的机架，通常为焊接结构。
2、悬臂起重机（旋臂起重机）
悬臂起重机有立柱式、壁挂式、平衡起重机三种形式.
①柱式悬臂起重机是悬臂可绕固定于基座上的定柱回转，或者是悬臂与转柱刚接，在基座支承内一起相对于垂直中心线转动的由立柱和悬臂组成的悬臂起重机。它适用于起重量不大，作业服务范围为圆形或扇形的场合。一般用于机床等的工件装卡和搬运。
柱式悬臂起重机多采用环链电动葫芦作为起升机构和运行机构，较少采用钢丝绳电动葫芦和手拉葫芦。旋转和水平移动作业多采用手动，只有在起重量较大
时才采用电动。
②壁上起重机是固定在墙壁上的悬臂起重机，或者可沿墙上或其他支承结构上的高架轨道运行的悬臂起重机。
壁行起重机的使用场合为跨度较大、建筑高度较大的车间或仓库，靠近墙壁附近处吊运作业较频繁时最适合。壁行起重机多与上方的梁式或桥式起重机配合使用，在靠近墙壁处服务于一长方体空间，负责吊运轻小物件，大件由梁式或桥式起重机承担。
③平衡起重机俗称平衡吊，它是运用四连杆机构原理使载荷与平衡配重构成一平衡系统，可以采用多种吊具灵活而轻松地在三维空间吊运载荷。平衡起重机轻巧灵活，是一种理想的吊运小件物品的起重设备，被广泛用于工厂车间的机床上下料，工序间、自动线、生产线的工件、砂箱吊运、零部件装配，以及车站、码头、仓库等各种场合
起重机运行机构的驱动方式
可分为两大类：一类为集中驱动，即用一台电动机带动长传动轴驱动两边的主动车轮；另一类为分别驱动、即两边的主动车轮各用一台电动机驱动。中、小型桥式起重机较多采用制动器、减速器和电动机组合成一体的“三合一”驱动方式，大起重量的普通桥式起重机为便于安装和调整，驱动装置常采用万向联轴器。
结构
起重机(crane)运行机构一般只用四个主动和从动车轮，如果起重量很大，常用增加车轮的办法来降低轮压。当车轮超过四个时，必须采用铰接均衡车架装置，使起重机的载荷均匀地分布在各车轮上。
桥架的金属结构由主梁和端梁组成，分为单主梁桥架和双梁桥架两类。单主梁桥架由单根主梁和位于跨度两边的端梁组成，双梁桥架由两根主梁和端梁组成。
主梁与端梁刚性连接，端梁两端装有车轮，用以支承桥架在高架上运行。主梁上焊有轨道，供起重小车运行。桥架主梁的结构类型较多比较典型的有箱形结构、四桁架结构和空腹桁架结构。
箱形结构又可分为正轨箱形双梁、偏轨箱形双梁、偏轨箱形单主梁等几种。正轨箱形双梁是广泛采用的一种基本形式，主梁由上、下翼缘板和两侧的垂直腹板组成，小车钢轨布置在上翼缘板的中心线上，它的结构简单，制造方便，适于成批生产，但自重较大。
偏轨箱形双梁和偏轨箱形单主梁的截面都是由上、下翼缘板和不等厚的主副腹板组成，小车钢轨布置在主腹板上方，箱体内的短加劲板可以省去，其中偏轨箱形单主梁是由一根宽翼缘箱形主梁代替两根主梁，自重较小，但制造较复杂。四桁架式结构由四片平面桁架组合成封闭型空间结构，在上水平桁架表面一般铺有走台板，自重轻，刚度大，但与其他结构相比，外形尺寸大，制造较复杂，疲劳强度较低，已较少生产。
空腹桁架结构类似偏轨箱形主梁，由四片钢板组成一封闭结构，除主腹板为实腹工字形梁外，其余三片钢板上按照设计要求切割成许多窗口，形成一个无斜杆的空腹桁架，在上、下水平桁架表面铺有走台板，起重机运行机构及电气设备装在桥架内部，自重较轻，整体刚度大，这在中国是较为广泛采用的一种型式。
普通桥式起重机主要采用电力驱动，一般是在司机室内操纵，也有远距离控制的。起重量可达五百吨，跨度可达60米。
简易梁桥式起重机又称梁式起重机，其结构组成与普通桥式起重机类似，起重量、跨度和工作速度均较小。桥架主梁是由工字钢或其他型钢和板钢组成的简单截面梁，用手拉葫芦或电动葫芦配上简易小车作为起重小车，小车一般在工字梁的下翼缘上运行。桥架可以沿高架上的轨道运行，也可沿悬吊在高架下面的轨道运行，这种起重机称为悬挂梁式起重机。
冶金专用桥式起重机在钢铁生产过程中可参与特定的工艺操作，其基本结构与普通桥式起重机相似，但在起重小车上还装有特殊的工作机构或装置。这种起重机的工作特点是使用频繁、条件恶劣，工作级别较高。主要有五种类型。
简易梁桥式起重机类型
铸造起重机：供吊运铁水注入混铁炉、炼钢炉和吊运钢水注入连续铸锭设备或钢锭模等用。主小车吊运盛桶，副小车进行翻转盛桶等辅助工作。
夹钳起重机：利用夹钳将高温钢锭垂直地吊运到深坑均热炉中，或把它取出放到运锭车上。
脱锭起重机：用以把钢锭从钢锭模中强制脱出。小车上有专门的脱锭装置，脱锭方式根据锭模的形状而定：有的脱锭起重机用项杆压住钢锭，用大钳提起锭模；有的用大钳压住锭模，用小钳提起钢锭。
加料起重机：用以将炉料加到平炉中。主小车的立柱下端装有挑杆，用以挑动料箱并将它送入炉内。主柱可绕垂直轴回转，挑杆可上下摆动和回转。副小车用于修炉等辅助作业。
锻造起重机：用以与水压机配合锻造大型工件。主小车吊钩上悬挂特殊翻料器，用以支持和翻转工件；副小车用来抬起工件。
龙门起重机
水平桥架设置在两条支腿上构成门架形状的一种桥架型起重机。这种起重机在地面轨道上运行，主要用在露天贮料场、船坞、电站、港口和铁路货站等地进行搬运和安装作业。龙门起重机的起升机构、小车运行机构和桥架结构，与桥式起重机基本相同。由于跨度大，起重机运行机构大多采用分别驱动方式，以防止起重机产生歪斜运行而增加阻力，甚至发生事故。龙门起重机的起重小车在桥架上运行，有的起重小车就是一台臂架型起重机。桥架两侧的支腿一般都是刚性支腿；跨度超过30米时，常是一侧为刚性支腿，而另一侧通过球铰和桥架连接的柔性支腿，使门架成为静定系统，这样可以避免在外载荷作用下由于侧向推力而引起附加应力，也可补偿桥架纵向的温度变形龙门起重机的受风面积大,为防止在强风作用下滑行或翻倒，装有测风仪和与运行机构联锁的起重机夹轨器。桥架可以是两端无悬臂的；也可以是一端有悬臂或两端都有悬臂的，以扩大作业范围。半龙门起重机桥架一端有支腿，另一端无支腿，直接在高台架上运行。龙门起重机分为4种类型。
①普通龙门起重机：这种起重机用途最广泛，可以搬运各种成件物品和散状物料，起重量在100吨以下，跨度为4～35米。用抓斗的普通门式起重机工作级别较高。
②水电站龙门起重机:主要用来吊运和启闭闸门,也可进行安装作业。起重量达80～500吨,跨度较小,为8～16米；起升速度较低,为1～5米/分。这种起重机虽然不是经常吊运，但一旦使用工作却十分繁重，因此要适当提高工作级别。
③造船龙门起重机：用于船台拼装船体，常备有两台起重小车：一台有两个主钩，在桥架上翼缘的轨道上运行；另一台有一个主钩和一个副钩，在桥架下翼缘的轨道上运行，以便翻转和吊装大型的船体分段。起重量一般为100～1500吨；跨度达185米；起升速度为 2～15米/分，还有0.1～0.5米/分的微动速度。
④集装箱龙门起重机：用于集装箱码头。拖挂车将岸壁集装箱运载桥从船上卸下的集装箱运到堆场或后方后,由集装箱龙门起重机堆码起来或直接装车运走,可加快集装箱运载桥或其他起重机的周转。可堆放高3～4层、宽6排的集装箱的堆场，一般用轮胎式,也有用有轨式的。集装箱龙门起重机与集装箱跨车相比，其跨度和门架两侧的高度都较大。为适应港口码头的运输需要，这种起重机的工作级别较高。起升速度为8～10米/分；跨度根据需要跨越的集装箱排数来决定,最大为60米左右相应于20英尺、30英尺、40英尺长集装箱的起重量分别约为20吨、25吨和30吨。
④运载桥
由龙门起重机加大跨度发展而成的一种桥架型起重机，又称装卸桥。用于露天贮料场、港口和铁路货站等处。普通运载桥与大型门式起重机的结构相似。特点是：①搬运对象主要是大批量的散状物料；②跨度大，一般在30米以上，有的达170米；③作业频繁，生产率高，一般为500～1500吨／时，工作速度高，起升速度为60～70米／分，小车运行速度为100～350米／分，工作级别较高；④运载桥的运行机构只用以调整工作位置，是非工作性机构。当跨度较大时，运载桥的桥架支承在一条刚性支腿和一条柔性支腿上。桥架与两条支腿可采用螺栓联接；与柔性支腿的联接也可通过球铰或柱铰，使柔性支腿可相对于桥架有一定范围的偏斜。桥架由桁架梁组成，起重小车在它的上弦杆或下弦杆的轨道上运行。有的小车有回转臂架，相当于一台在桥架上运行的臂架型起重机。
在港口岸壁运行的集装箱运载桥，是一种特殊结构的大型起重机，专用于船舶的集装箱装卸工作。两侧一般都是刚性支腿，形成坚固的门架，桥架支承在与门架连成一体的上部构架上。带有集装箱吊具(见跨车)的小车在桥架上运行。伸向海面的长悬臂通常是可俯仰的。非作业状态时，悬臂可吊起在80°～85°仰角处，使运载桥让过船舶上的最高点。作业时悬臂放平。也有些悬臂是固定的。
2． 双梁桥式起重机
双梁桥式起重机由直轨、起重机主梁、起重小车、送电系统和电器控制系统组成，特别适合于大悬挂和大起重量的平面范围物料输送。
3、 臂架型起重机。可在圆形场地及其上空作业，多用于露天装卸及安装等工作，有门座起重机、浮游起重机、桅杆起重机、壁行起重机和甲板起重机等。
4、 塔式起重机。一般用在工地上，吊运物资。
5、 门座起重机。一般用于港口哦。另外，起重机也可以根据驱动方式、工作类型、机动性和用途等进行分类。
起重机的工作类型和起重量是两个不同的概念，起重量大，不一定是重级，起重量小，也不一定是轻级。如水电站用的起重机的起重量达数百吨，但使用机会却很少，只有在安装机组、修理机组时才使用，其余时间都停歇在那里，所以尽管起重量很大，但还是属于轻级。又如车站货场用的龙门起重机，虽然起重量不大，但工作非常繁忙，属于重级工作类型。
起重机的工作类型与安全性能有着十分密切的关系。起重量、跨度、起升高度相同的起重机，如果工作类型不同，在设计制造时，所采取的安全系数就不相同，也就是零部件型号、尺寸、规格各不相同。如钢丝绳、制动器由于工作类型不同，安全系数不同（轻级安全系数小、重级安全系数大），所选出的型号就不相同。再如同是10t的桥式起重机，对于中级工作类型（JC=25%）的起升电动机功率为N=16KW，而对于重级工作类型（JC=40%）起升电动机功率则为N=23.5KW。
从以上情况可知，如果把轻级工作类型的起重机用在重级工作类型的场所，起重机就会经常出故障，影响安全生产。所以在安全检查时，要注意起重机的工作类型必须与工作条件相符合。
起重机特性曲线:由起重机结构的承载能力、臂架的起重能力和整机抗倾覆稳定性三条曲线的包络线。
双梁桥式起重机操作规程
2．33．1工作前
a． 对制动器、吊钩、钢丝绳和安全装置等部件按点检卡的要求检查，发现异常现象，应予排除。
b．操作者必须在确认走台或轨道上无人时，才可以闭合主电源。当电源断路器上加锁或有告示牌时，应由原有关人除掉后方可闭合主电源。
起重机有哪些安全装置
为了确保起重作业安全可靠，起重机装有较完善的安全装置，以便在意外的情况下，起到保护机件或提醒操作人员注意，从而起到安全保护作用。
1.液压系统中各溢流阀：可抑制回路中的异常高压，以防止液压油泵及马达的损坏，并防止处于过载状态。
2.吊臂变幅安全装置：当不测事故发生，吊臂变幅油缸回路中的高压软管或油管爆裂或切断时，液压回路中的平衡阀就起作用，锁闭来自油缸下腔的工作油，使吊臂不致下跌，从而确保作业的安全性。
3.吊臂伸缩安全装置：当不测事故发生，吊臂伸缩油缸回路中的高压软管或油管爆裂或切断时，液压回路中的平衡阀就起作用，锁闭来自油缸下腔的工作油，使吊会自己缩回，从而确保作业的安全性。
4.高度限位装置：吊钩起升到规定的高度后，碰触限位重锤，打开行程开关，"过绕"指标灯即亮，同时切断吊钩起升、吊臂伸出、吊臂伏到等动作的操作而确保安全。这时只要操纵吊钩下降，吊臂缩回或吊臂仰起(即向安全方操作)等手柄时，使限位重锤解除约束，操作即恢复正常。在特殊的场合，如仍需要作微量的过绕操作，可按下仪表盒上的释放按钮，此时限位的作用便解除，但此时的操作必须十分谨慎小心，以防发生事故。
5.支腿锁定装置：当不测事故发生，通往支腿垂直油缸的高压软管或油管破裂或切割时，液压系统中的双向液压锁能封锁支腿封锁油缸两腔的压力油，使支腿不缩或甩出，从而确保起重作业的安全性。
6.起重量指示器：起重量指示器设置在基本臂的合侧方(即操纵室的右侧面)，操作者坐在操纵室内便能清楚地观察到，能准确地指示出吊臂的仰角及对应工况下起重机允许的额定起重量。
7.起重特性表：设置在操纵室内前侧下墙板上，该表列出了各种臂长和各种工作幅度下的额定起重量和起重高度，以便操作时查阅。起重作业时，切不可超过表中规定的数值。为了确保起重作业安全可靠，起重机装有较完善的安全装置，以便在意外的情况下，起到保护机件或提醒操作人员注意，从而起到安全保护作用。
起重机械按其功能和结构特点，大致可以分为下列4大类.
一、轻小型起重设备
轻小型起重设备的特点是轻便、结构紧凑，动作简单，作业范围投影以点、线为主。轻、小型起重设备，一般只有一个升降机构，它只能使重物作单一的升降运动。属于这一类的有：千斤顶、滑车、手（气、电）动葫芦、绞车等。电动葫芦常配有运行小车与金属构架以扩大作业范围。 起重机咨询站
二、桥式起重机
桥式起重机的特点是可以使挂在吊钩或其他取物装置上的重物在空间实现垂直升降或水平运移。桥式起重机包括：起升机构，大、小车运行机构。依靠这些机构的配合动作，可使重物在一定的立方形空间内起升和搬运。桥式起重机、龙门起重机、装卸桥、冶金桥式起重机、缆索起重机等都属此类。
三、臂架式起重机
臂架式起重机的特点与桥式起重机基本相同。
臂架式起重机包括：起升机构、变幅机构、旋转机构。依靠这些机构的配合动作，可使重物在一定的圆柱形空间内起重和搬运。臂架式起重机多装设在车辆上或其他形式的运输（移动）工具上，这样就构成了运行臂架式旋转起重机。如汽车式起重机、轮胎式起重机、塔式起重机、门座式起重机、浮式起重机、铁路起重机等。
四、升降机
升降机的特点是重物或取物装置只能沿导轨升降。升降机虽只有一个升降机构，但在升降机中，还有许多其他附属装置，所以单独构成一类，它包括：电梯、货梯、升船机等。除此以外，起重机还有多种分类方法。例如，按取物装置和用途分类，有吊钩起重机、抓斗起重机、电磁起重机、冶金起重机、堆垛起重机、集装箱起重机和援救起重机等；按运移方式分类，有固定式起重机、运行式起重机、自行式起重机、拖引式起重机、爬升式起重机、便携式起重机、随车起重机等；按驱动方式分类，有支承起重机、悬挂起重机等；按使用场合分类，有车间起重机、机器房起重机、仓库起重机、贮料场起重机、建筑起重机、工程起重机、港口起重机、船厂起重机、坝顶起重机、船上起重机等
