0.5t-2.5t |
3t-5t |
7.5t-15t |
20t-50t |
产品说明:
- 抗击部冲击强的齿轮箱及外罩
- 双重外罩隔离雨水，灰尘
- 安全可靠的刹车性能（机械离合器）
- 双重棘爪弹簧使信耐性增强
- 强度与操作性兼备的吊钩
- 高精度高韧性齿轮
- 高机械效率独特的轴承构造
- 平滑的载重链条导链机构
- 链条挡是过下降操作时的链条停止挡
- 高强力载重链条（世界最高水准V级，其抗拉伸力应为1000牛/平方毫米
技术数据：
额定载荷(T) |
型号 |
标准起升高度(M) |
手拉链条标准长度双重后的长度(M) |
起升时的平均手拉力（N）(KGF) |
重物每提高1米时要求手拉链条的牵引距离（M） |
载重链条直径×挂数（mm） |
动试验载重（t） |
净重（kg） |
毛重
（kg） |
起升高度每增加1米时所增加重量（kg） |
0.5 |
CB005 |
2.5 |
2.5 |
235(24) |
25 |
5.0×1 |
0.75 |
10 |
10.5 |
1.5 |
1 |
CB010 |
2.5 |
2.5 |
284(29) |
43 |
6.3×1 |
1.5 |
11.5 |
12 |
1.8 |
1.5 |
CB015 |
2.5 |
2.5 |
343(35) |
57 |
7.1×1 |
2.4 |
14.5 |
15 |
2.1 |
2 |
CB020 |
3.0 |
3.0 |
353(36) |
70 |
8.0×1 |
3 |
20 |
21 |
2.3 |
2.5 |
CB025 |
3.0 |
3.0 |
323(33) |
99 |
9.0×1 |
3.8 |
27 |
28 |
2.7 |
3 |
CB030 |
3.0 |
3.0 |
353(36) |
114 |
7.1×2 |
4.8 |
24 |
26 |
3.2 |
5 |
CB050 |
3.0 |
3.5 |
333(34) |
198 |
9.0×2 |
7.5 |
41 |
43 |
4.4 |
7.5 |
CB075 |
3.5 |
4.0 |
343(35) |
297 |
9.0×3 |
9.5 |
63 |
66 |
6.2 |
10 |
CB100 |
3.5 |
4.0 |
353(36) |
396 |
9.0×4 |
12.5 |
83 |
91 |
7.9 |
15 |
CB150 |
3.5 |
4.5 |
363(37) |
594 |
9.0×6 |
20 |
155 |
165 |
11.4 |
20 |
CB200 |
3.5 |
4.5 |
353(36)×2 |
396×2 |
9.0×8 |
25 |
235 |
305 |
15.8 |
30 |
CB300 |
3.5 |
4.5 |
421(43)×2 |
495×2 |
9.0×10 |
40 |
310 |
400 |
19.2 |
40 |
CB400 |
3.5 |
4.5 |
421(43)×2 |
693×2 |
9.0×14 |
50 |
480 |
630 |
26.2 |
50 |
CB500 |
3.5 |
4.5 |
480(49)×2 |
792×2 |
9.0×16 |
62.5 |
640 |
790 |
29.7 |

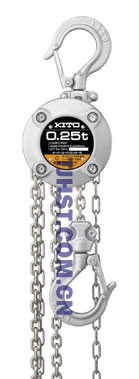

CX超小型手拉葫芦
产品说明:
超小型，超轻量，结构简单！采用一体型铝制机体构造，重量只有2.4kg。便于携带，手拉力小，操作方便吊钩内径增大，使用范围扩大
技术数据：
规格
定格荷重
(kg) |
形式 |
標準揚程
(m) |
ハンドチェーン
標準長さ
（二つ折り）
(m) |
巻上げ平均
手動力
(N) |
テスト
ロード
(kg) |
質量
(kg) |
| 250 |
CX003 |
2.5 |
2 |
147 |
380 |
2.4 |
■尺寸(mm)
| a |
b |
c |
d |
e |
f |
g |
s |
t |
| 88 |
84 |
217 |
2100 |
37 |
53 |
21 |
32 |
11 |
|
|
|
|
