手拉葫芦知识
2008年12月9日 by 起重设备
什么是手拉葫芦
手拉葫芦是比较常用的起重工具之一，又称为起重葫芦、吊葫芦等。手拉葫芦操作简便，携带方便深受用户喜爱。
手拉葫芦的特点
手拉葫芦，设计先进，制造工艺合理 ，性能优异。具有外形美观，体积小，使用安全可靠，整机强度优；传动效率高，手拉轻巧，手拉链手感好，大大减轻操作者的劳动强度等优点。
手拉葫芦的结构
手拉葫芦主要机件选用优质钢材制造，在设计与使用性能上具有以下特点： •安全可靠，经久耐用 •性能好、维修简便 •体积小、重量轻、携带方便 •手扳力小、效率高 •结构先进、外观美观。
HSZ 系列手拉葫芦用途
HSZ 系列手拉葫芦是一种使用简易、携带方便的手动起重机械，适用于工厂、矿山、建筑工地、农业生产以及码头、船坞、仓库等用作安装机器、起吊货物和装卸车辆，尤其对于露天及无电源作业，更有其重要之功用。 HS 系列手拉葫芦可与各种手动单轨行车配套使用组成手动起重运输小车，适用于单轨架空运输，手动单梁桥式起重机和悬臂式起重机上。特点：
HSZ 系列手拉葫芦结构设计与性能特点：
使用安全可靠，维护简单。机械效率高，收链拉力小。自重较轻，便于携带。外形美观，尺寸较小。经久耐用。结构： HS 系列手拉葫芦采用对称排列二级正齿轮传动结构。使用规则：严禁超载使用。严禁用人力以外的其他动力操作。在使用前须确认机件完好无损，传动部分及起重链条润滑良好，空转情况正常。起吊前检查上下吊钩是否挂牢。严禁重物吊在尖端等错误操作。起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。操作者应站在与手链轮同一平面内拽动手链条，使手链轮沿顺时针方向旋转，即可使重物上升；反向拽动手链条，中午即可缓缓下降。在起吊重物时，严禁人员在重物下做任何工作或行走，以免发生人身事故。在起吊过程中，无论重物上升或下降，拽动手链条时，用力应均匀和缓，不要用力过猛，以免手链条跳动或卡环。操作者如发现手拉力大于正常拉力时，应立即停止使用。维护方法：使用完毕应将葫芦清理干净并涂上防锈油脂，存放在干燥地方。维护和检修应由较熟悉葫芦机构者进行，防止不懂本机性能原理者随意拆装。葫芦经过清洗维修，应进行空载试验，确认工作正常，制动可靠时，才能交付使用。制动器的摩擦表面必须保持干净。制动器部分应经常检查，防止制动失灵，发生中物自坠现象。
HSZ-80A型系列手拉葫芦用途及特点
HSZ-80A型系列手拉葫芦是我厂最新推出的、设计先进、质量可靠、使用性能优越的新一代产品。它具有HSZ-80系列手拉葫芦的优良性能，并突破了传统的圆形结构，采用了等边三角弧形，使产品造型更加新颖美观，符合当代潮流。 HSZ-80A型系列手拉葫芦广泛用于工厂、矿工、码头、仓库、建筑工地、农业生产等各个领域，用以升降货物和吊装设备，尤其是在无电源或场地狭小的情况下作业，更显示出优越性。该系列手拉葫芦可与单轨行车配套使用组成起重运输小车，用于单轨架空运输，或用于手动单梁起重机和悬臂式起重机上。 HSZ-80A型系列手拉葫芦是依据《ZBJ80014-89》标准设计制造的，主要零部件和整机性能均经严格的检查和测试，产品的可靠度大大提高，保证使用安全。 HSZ-80A型系列手拉葫芦具备如下特点： Δ采用Z（重）级工作级别，性能可靠，经久耐用。 Δ采用800Mpa 高强度起重链条，安全系数高，使用寿命长。 Δ结构紧凑合理，外形美观新颖。 Δ传动平稳，效率高，手拉力小。 Δ双棘瓜、双导轮结构，更加安全可靠。 Δ体积小，重量轻，使用简便。使用和维护： Δ严禁超载使用。 Δ严禁用人力以外的其它动力操作。 Δ使用前应确认机件完好无损，起吊前应检查重物是否挂牢，以保证安全。 Δ起重链条应垂直悬挂，不得有错扭的链环，双行链的下吊钩架不得翻转。 Δ使用中如发现手拉力异常，应停止使用，查明原因，不得强行拉曳。 Δ维护和检修应由熟悉本机结构者进行。两只片齿轮的安装"0"字标记要安装在同一直线上。 Δ葫芦经检修后，应进行空载和动载试验，确认工作正常制动可靠后方可使用。 HS-VT型系列手拉葫芦8大特点: 1.齿轮：日本技术；革新的对称排列高速同步齿轮；国际标准齿轮钢比普通葫芦耐磨度增加一倍，转动更平稳，手拉力更轻。 2.链条：更高强度的链条；对口处焊接精细，经过中频感应淬火处理符合ISO3007－1984国际标准链条技术要求；适应突发超重作业；手拉链手感更好；改变普通葫芦只能垂直向下拉，能从多方向、呈45°角拉拽，适应范围更大。 3.吊钩：高强度足料吊钩，高级合金材料，使承受以外超负荷工作时不发生断裂，只是逐渐变形，安全系数更高；钩头处全新设计，使货物不会脱钩。 4.极限开关：吊上吊下都有极限开关部件，纺织链条超出确保安全。 5.部件：主要部件都采用优质合金钢，实施严格尺寸、重量检查，保证每一部件的性能充分发挥。 6.机身：纤细设计，新颖大方美观；符合人体工程学，机身轻工作活动界面小，适应环境广。 7.喷塑：先进的喷塑处理工艺，里外都挂塑，使用再久表里都崭新如初。 8.罩壳：精钢压制罩壳、坚固中显轻巧。手拉葫芦 HSY手拉葫芦：型号 HS-C1/2 HS-C1 HS-C11/2 HS-C2 HS-C3 HS-C5 HS-C10 HS-C20 起重量吨 T 0.5 1 1.5 2 3 5 10 20 标准起重高度米 M 2.5 2.5 2.5 2.5 3 3 3 3 试验载荷吨 T 0.75 1.5 2.25 3 4.5 7.5 12.5 25 两钩间最小距离 毫米MM 255 306 368 444 486 616 700 1000 满载时手链拉力 牛顿 N 221 304 343 314 343 383 392 392 起重链行数 1 1 1 2 2 2 4 8 起重链条圆钢直径 毫米MM 6 6 8 6 8 10 10 10
手拉葫芦可悬挂在建筑物的顶棚或起重机的梁上使用也可配合单轨小车实现左右行走提升重物的功能。

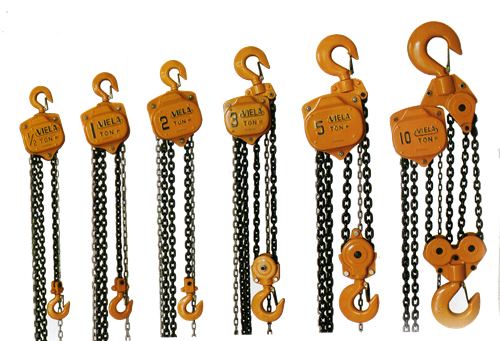

手拉葫芦除可单独使用外，可与各型手拉单轨行车配套使用组成手拉起重运输小车，实现左右行走提升重物的功能适用于单轨架空运输，手拉单梁桥式起重机和悬臂式起重机上。手拉葫芦的安装拆卸都十分方便安全快捷.可用于工厂、矿工、农业、电力、建筑的生产施工，货物起吊，车辆装卸等，尤其适用于漏天及无电源作业。产品至今畅销国内外，与世界名牌产品争高低。劲凯经销进口手拉葫芦：TOYO(东洋)VITAL（维多）象牌日立川绮，KITO鬼头，德国YALE 360。国产手拉葫芦：HSZ型、HS－C型、HS-VT型、HSY型、HS-V型、 HSZ-A型、 HSZ-K型、HSZ－A型 HSZ－K型。
TOYO手拉葫芦额定起重量(T)分别为：0.5 1 1.5 2 3 5 10，20，30；
试验载荷（KN）分别为： 7.5 15 22.5 30 45 75 150，300，425；
标谁起升高度为：2.5M、3M；
两钩间最小距离（MM）分别为：270，317，399，414，465，636，798，890，982；
满载时的手拉力（N）分别为：231，309，320，360，340，414，414，828，828；
起重链条行数为：0.5-2T/1 3-5T/2 10T/4，20T/8，30T/12；
起重链条圆钢直径(MM)为：6，8，10；
净重KG为：11.25，11.5，17.4，22.2，26.2，37.7，72，160，187。
